Ürün ayrıntıları:
|
| Islanan Parça Malzemesi Polipropilen: | 4.2kg | poliviniliden Florür: | 5.3KG |
|---|---|---|---|
| Sıvı Girişi: | 1/2” | Sıvı Çıkışı: | 1/2" |
| Diyafram Malzemesi: | Santopren EPDM NBR Viton | Max. Maks. Suction Lift Rubber Emme Kaldırma Kauçuğu: | Kuru 6,3 M / Islak 9,55 M |
| Maks. Akış Hızı Kauçuk diyafram: | 57.0 LFM | ||
| Vurgulamak: | Pnömatik Çift Diyaframlı Pompa,Havayla Çalışan Çift Diyaframlı Pompa,Kimyasallara Dayanıklı Plastik Diyaframlı Pompa |
||

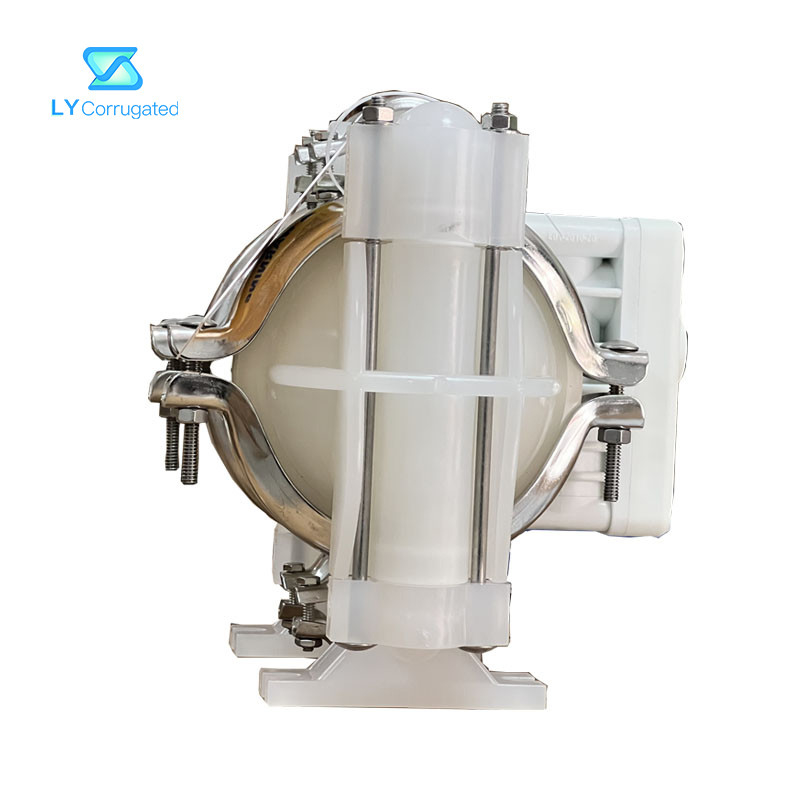

GT15 Kimyasal Dirençli Plastik Havayla Çalışan Pnömatik Çift Diyaframlı Pompa
Ürün Parametresi:
| GT15 Plastik Pompa Özellikleri |
Islanan Parça Malzemesi Polipropilen: 4.2KG Poliviniliden florür: 5.3KG |
| Maks.Akış hızı |
Kauçuk diyafram: 57.0 LFM TP diyafram: 57 LFM FTFE: 53.6 LFM |
| Diyafram Malzemesi | , Santoprene EPDM NBR Viton |
| Maks.Emme Kaldırma |
Kauçuk: Kuru 6,3 M / Islak 9,55 M Termoplastik bileşik TP : Kuru 6,3 M / Islak 9,8 M FTFE: Kuru 5.5 M / Islak 9.85 M |
| Parametre |
Sıvı girişi: 1/2” Sıvı çıkışı: 1/2" Hava girişi: 1/4” Maks.giriş basıncı : 8.62 BAR (125 PSI) Maks.katı boyut: 1,6 mm (1/16") |
Çalışma prensibi
Bu diyaframlı pompa serisi, sıvıyı pompalamak için diyaframın karşılıklı hareketinin ve diyaframın her iki tarafındaki uygun valflerin bir kombinasyonunu kullanan pozitif deplasmanlı bir pompadır.İki adet giriş valf bilyesi ve çıkış valf bilyesi ile birlikte ayrı bir haznede çalışan bir şaft ile birbirine bağlı iki diyafram vardır.Diyafram, pompalama eylemini (sıvı odası) ve hava besleme eylemini (hava odası) ayrı ayrı ayıracaktır.Pistonlu hareket, havayı sistematik olarak hava odasının her iki tarafına kaydıran hava valfi işlevi tarafından desteklenecektir.
Böylece, hava birbiri ardına diyafram üzerinde hareket eden ayrı bölmeye girdiğinde pompalama eylemi üretilir.Giriş ve çıkış valfleri çifti, belirlenen yol yönü ile pompalama işlemini tamamlayacaktır.
NOT: Diyaframın ömrü, pistonlu hareket oluşturmak için mile bağlıysa, şaft bağlantı alanındaki yüksek mekanik stres yerine diyaframa eşit şekilde etki eden hava nedeniyle uzayacaktır.
